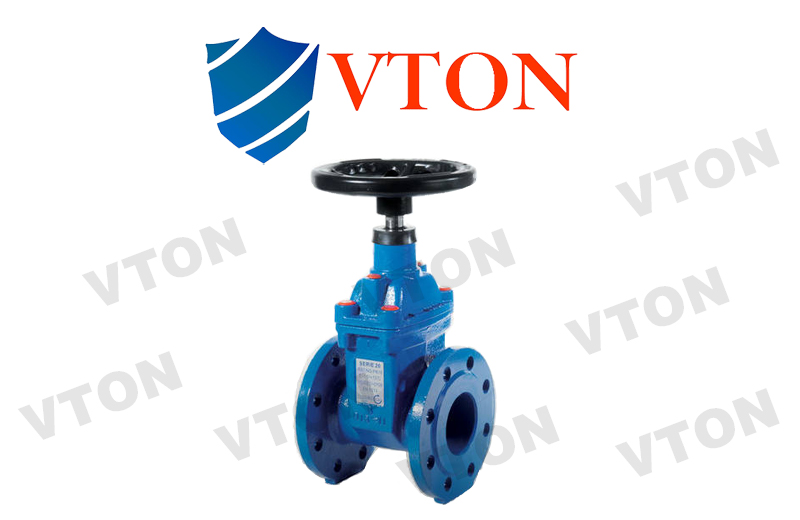

一、進口軟密封閘閥概述
品牌：美國威盾VTON
進口軟密封閘閥，Soft sealing gate valve，也叫彈性座封閘閥，自來水軟密封閘閥，污水軟密封閘閥，橡膠板閘閥，是指閘板被特殊橡膠整體包裹，利用橡膠的彈性變形使閥門密閉，達到零泄漏的閘閥。
美國威盾VTON軟密封閘閥閥腔內無閘槽，不滯留雜物，阻力極小，開關輕巧。采用三道“O”型密封圈，密封可靠，獨特的設計結構使“O”型圈可實現帶壓更換，不壓盤根，免維護。閥體內外均采用無毒環氧樹脂靜電噴涂，不會產生銹水，可滿足直接飲用水要求?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、進口軟密封閘閥產品特點
1、閥腔內無閘槽，流體暢通無阻
傳統的閘閥由于閥腔底部有一閘槽，長時間使用后閘槽內往往容易淤積砂石等雜物，造成閥門關閉不嚴產生漏水或根本無法關閉。本公司生產的軟密封閘閥底部采用與水管相同的平底設計，閥腔內無閘槽，不會造成雜物淤積，使流體暢通無阻。
2、閥板整體橡膠包覆：
閥板采用高品質的橡膠進行整體包覆，先進的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，并且粘接牢固，不易脫落而且彈性記憶佳。
3、耐腐蝕：
閥桿、閥桿螺母、密封套采用耐腐蝕材料不銹鋼和銅，閥體內外采用環氧樹脂靜電噴涂，不會產生銹水和造成介質污染，可滿足直接飲用水要求。
4、密封可靠：
采用三道“O型密封圈”，開關輕巧,密封可靠；不用壓盤根，平時免維護，產品使用壽命長。
5、帶壓更換O型圈：獨特的設計結構使“O型密封圈”可非常方便地實現在無需停水狀態下帶壓更換。
6、嵌入式銅螺母：銅螺母與閥板采用嵌入式接合，使二者緊密結合成為一體，不會松動或脫落。
7、精密鑄造：閥體采用精密鑄造工藝，精確的幾何尺寸使得閥體內部無需任何精加工即可確保閥門的密封性。
三、進口軟密封閘閥 技術參數
型號 | VTON10 | VTON16 |
公稱壓力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公稱通徑 | 32～500mm | 32～500mm |
密封實驗壓力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
強度實驗壓力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
適用溫度 | ≤120℃ | ≤120℃ |
適用介質 | 水、油、氣及其他非腐蝕性流體 | 水、油、氣及其他非腐蝕性流體 |
驅動方式 | 手動、電動 | 手動、電動 |
適用范圍 | 城鎮給排水管網、高層建筑、住宅小區、園林綠化、石油、小區供暖、電廠、環保等行業。 | |
四、 進口軟密封閘閥材料表
閥體 | 灰鑄鐵、球墨鑄鐵 |
閘板 | 灰鑄鐵、球墨鑄鐵、NBR、EPDM、HTV |
閥蓋 | 灰鑄鐵、球墨鑄鐵 |
手輪 | 碳鋼、灰鑄鐵、球墨鑄鐵 |
閥桿 | 不銹鋼 |
密封套 | 黃銅 |
閥桿螺母 | 黃銅 |
密封圈 | NBR、HTV |
五、進口軟密封閘閥尺寸圖
公稱通徑（DN） | 結構長度 | 閥腔中心至手輪頂端H | 法蘭與螺栓 | 參考重量kg | |||||||||
10Kg | 16Kg | ||||||||||||
法蘭外徑D | 螺孔中心圓直徑K | 螺栓孔徑L | 數量n | 螺紋規格 | 法蘭外徑D | 螺孔中心圓直徑K | 螺栓孔徑L | 數量n | 螺紋規格 | ||||
40 | 165 | 170 | 150 | 110 | 19 | 4 | M16 | 150 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 165 | 125 | 19 | 4 | M16 | 165 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 185 | 145 | 19 | 4 | M16 | 185 | 145 | 19 | 4 | M16 | 12 |
80 | 203 | 310 | 200 | 160 | 19 | 8 | M16 | 200 | 160 | 19 | 8 | M16 | 20 |
100 | 229 | 340 | 220 | 180 | 19 | 8 | M16 | 220 | 180 | 19 | 8 | M16 | 27 |
125 | 254 | 387 | 250 | 210 | 19 | 8 | M16 | 250 | 210 | 19 | 8 | M16 | 38 |
150 | 267 | 430 | 285 | 240 | 23 | 8 | M20 | 285 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 340 | 295 | 23 | 8 | M20 | 340 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 395 | 350 | 23 | 12 | M20 | 405 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 445 | 400 | 23 | 12 | M20 | 460 | 410 | 28 | 12 | M24 | 160 |
350 | 381 | 800 | 505 | 460 | 23 | 16 | M20 | 520 | 470 | 28 | 16 | M24 | 245 |
400 | 406 | 915 | 565 | 515 | 28 | 16 | M24 | 580 | 525 | 31 | 16 | M27 | 280 |
500 | 457 | 1110 | 670 | 620 | 28 | 20 | M24 | 715 | 650 | 34 | 20 | M30 | 450 |
